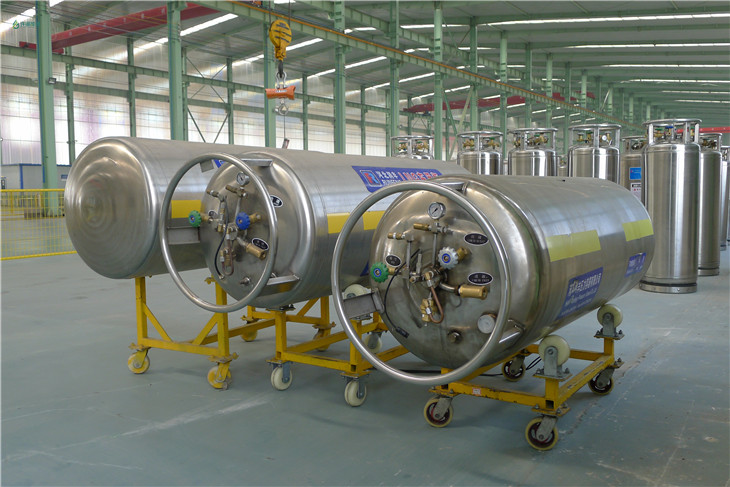

低壓液氧杜瓦罐是醫療供氧、小型工業切割、實驗室用氧等場景的核心設備，其核心需求是穩定輸出0.2~0.8MPa的低壓氣態氧(具體壓力可根據場景調整)—— 既需避免高壓帶來的安全風險，又要滿足下游設備(如呼吸機、小型焊槍)的低壓用氧需求。與高壓液氧儲罐不同，低壓液氧杜瓦罐的低壓輸出并非簡單 “降壓”，而是通過 “保冷控壓 + 精準汽化 + 壓力調節” 的一體化設計實現。本文將從結構、原理、安全三個層面，拆解其低壓輸出的核心邏輯。

　　一、先明確：為什么需要 “低壓輸出”?應用場景決定需求

　　在理解 “如何實現” 前，需先理清低壓輸出的必要性，這是杜瓦罐設計的核心出發點：

　　醫療場景：醫院呼吸機、氧療設備的用氧壓力通常要求 0.3~0.5MPa，過高壓力會損傷設備或?qū)е禄颊哐鯄哼^高，低壓輸出是保障醫療安全的前提;

　　小型工業場景：小型金屬切割、釬焊等工藝，僅需 0.5~0.8MPa 的低壓氧氣即可滿足需求，高壓輸出不僅浪費能耗，還需額外配置降壓閥，增加成本;

　　安全需求：液氧的臨界溫度為 - 118.57℃，常溫下易汽化，若罐內壓力過高(如超過 1.6MPa)，可能觸發安全閥泄壓，頻繁泄壓會導致液氧損耗增加，且存在安全隱患，低壓設計能降低系統壓力風險。

　　簡言之，低壓輸出是 “適配下游設備 + 降低安全風險 + 減少損耗” 的綜合需求，其實現依賴杜瓦罐的特殊結構與控制系統。

　　二、核心結構：四大關鍵設計，為低壓輸出 “打基礎”

　　低壓液氧杜瓦罐的低壓輸出能力，源于其與高壓罐差異化的結構設計，核心包括 “保冷體系”“控壓組件”“汽化單元”“壓力調節系統” 四部分，每部分都圍繞 “穩定低壓” 展開：

　　1. 雙層真空保冷結構：控制汽化速度，穩定基礎壓力

　　液氧的沸點為 - 183℃，常溫下會自然汽化(稱為 “蒸發損耗”)，若汽化速度過快，罐內壓力會快速升高，難以維持低壓狀態。因此，保冷是低壓輸出的首要前提。

　　杜瓦罐采用 “內膽 + 外殼” 的雙層結構，夾層抽至10?3~10??Pa的高真空，同時在內膽外側纏繞 “多層絕熱材料”(如鋁箔 + 玻璃纖維)，最大限度阻斷外界熱量傳入：

　　作用：將液氧的自然汽化率控制在0.3%~0.5%/ 天(小型杜瓦罐)，避免罐內壓力因過度汽化而飆升，為后續低壓調節提供穩定的 “基礎壓力環境”(通常罐內靜態壓力維持在 0.4~0.6MPa，低于高壓罐的 1.2~2.5MPa)。

　　2. 內置增壓 / 減壓組件：動態平衡罐內壓力

　　為應對 “用氧時壓力下降” 和 “靜置時壓力升高” 的矛盾，杜瓦罐配備內置的 “增壓閥” 和 “減壓閥”，形成動態壓力平衡機制：

　　增壓閥(充液閥聯動)：當用戶持續用氧，罐內壓力降至設定下限(如 0.2MPa)時，增壓閥自動開啟，少量液氧流入 “增壓盤管”(纏繞在內膽外側的細管)，吸收微量熱量后汽化，補充罐內壓力至正常范圍(0.4MPa)，避免壓力過低導致輸出中斷;

　　減壓閥(先導式結構)：若靜置時罐內壓力因自然汽化升至設定上限(如 0.8MPa)，減壓閥會微量開啟，釋放少量氣態氧，將壓力降至安全范圍，防止觸發安全閥泄壓(安全閥通常作為 “最后防線”，設定壓力高于減壓閥，如 1.0MPa)。

　　這兩個閥門的協同作用，讓罐內壓力始終穩定在 “低壓區間”，為輸出端提供持續的低壓氣源。

　　3. 高效汽化單元：將液氧轉化為低壓氣態氧

　　液氧無法直接以液態形式低壓輸出(液態輸送需極低溫度和高壓，不符合低壓場景需求)，必須通過 “汽化器” 將其轉化為氣態氧，同時控制汽化后的壓力：

　　低壓液氧杜瓦罐的汽化單元分為兩種形式，適配不同用氧需求：

　　內置浸沒式汽化器：小型杜瓦罐(如 50L~200L)常用，汽化器直接浸泡在內膽的液氧中，利用液氧自然汽化產生的熱量(或微量外界傳入的熱量)，將流經的液氧轉化為氣態氧;其特點是結構緊湊，汽化量小(適合醫療低流量用氧，如 1~5m3/h)，且汽化后壓力與罐內壓力一致，無需額外調壓;

　　外置空溫式汽化器：中大型杜瓦罐(如 500L~1000L)或高流量用氧場景(如 10~50m3/h)常用，汽化器安裝在罐外，液氧通過管道流入汽化器后，吸收空氣中的熱量汽化，汽化后的氣態氧經 “調壓閥” 降至目標壓力(如 0.5MPa)后輸出;其優勢是汽化量大，且不消耗罐內液氧的冷量，減少損耗。

　　無論哪種形式，汽化單元的核心作用都是 “將液態氧轉化為氣態氧”，且確保汽化后的氣體壓力處于低壓范圍，為后續使用做準備。

　　4. 輸出端壓力調節系統：精準控制最終輸出壓力

　　罐內壓力穩定在 0.4~0.6MPa 后，還需通過輸出端的調節系統，將壓力精準控制到下游設備所需的具體值(如醫療用 0.3MPa、工業用 0.7MPa)，核心部件包括：

　　壓力傳感器：實時監測輸出端的壓力，將信號傳遞給控制系統;

　　精密調壓閥(比例式)：根據傳感器信號，通過閥芯的微小移動調節氣體流量，從而控制輸出壓力 —— 當下游用氧量增加，壓力下降時，閥芯開大，增加氣體輸出;當用氧量減少，壓力上升時，閥芯關小，減少輸出，確保壓力波動范圍控制在 ±0.05MPa 內;

　　流量計：輔助監測輸出流量，避免流量過大導致壓力驟降，與調壓閥形成 “流量 - 壓力” 雙重控制。

　　這套系統相當于低壓輸出的 “精準水龍頭”，確保最終輸送到下游設備的氧氣壓力穩定、可控。

　　三、完整工作流程：從液氧儲存到低壓輸出的 5 個步驟

　　結合上述結構，低壓液氧杜瓦罐的低壓輸出流程可分為 “儲液 - 控壓 - 汽化 - 調壓 - 輸出” 5 個環節，全程自動化運行，無需人工干預：

　　步驟 1：液氧儲存與保冷

　　液氧通過充液閥注入杜瓦罐內膽，內膽外側的雙層真空夾層和絕熱材料阻斷外界熱量，將液氧溫度維持在 - 183℃左右，自然汽化率控制在極低水平，罐內靜態壓力穩定在 0.4~0.6MPa(低壓基礎值)。

　　步驟 2：壓力動態平衡

　　當用戶未用氧(靜置狀態)：液氧自然汽化使罐內壓力緩慢升高，若升至 0.8MPa(減壓閥設定上限)，減壓閥自動開啟，釋放少量氣態氧，壓力降至 0.6MPa 后關閉;

　　當用戶開始用氧：罐內氣態氧通過輸出端流出，壓力逐漸下降，若降至 0.2MPa(增壓閥設定下限)，增壓閥開啟，少量液氧流入增壓盤管汽化，補充壓力至 0.4MPa 后關閉。

　　步驟 3：液氧汽化

　　根據用氧流量需求，液氧通過 “出液閥” 進入汽化單元：

　　低流量場景(如醫療)：液氧流入內置浸沒式汽化器，吸收熱量后轉化為氣態氧;

　　高流量場景(如工業)：液氧流入外置空溫式汽化器，與空氣換熱后轉化為氣態氧。

　　步驟 4：輸出端精準調壓

　　汽化后的氣態氧進入輸出端的壓力調節系統：

　　壓力傳感器實時檢測氣體壓力，若高于目標值(如 0.3MPa)，控制系統指令調壓閥關小，減少氣體流量;若低于目標值，調壓閥開大，增加流量;

　　流量計監測流量變化，若流量突然增大(如下游設備突然滿負荷運行)，提前預判壓力下降趨勢，調壓閥提前開大，避免壓力波動。

　　步驟 5：穩定低壓輸出

　　經過調壓后的氣態氧，通過管道輸送至下游設備(呼吸機、焊槍等)，輸出壓力穩定在目標值 ±0.05MPa 內，實現持續、安全的低壓用氧。

　　四、安全保障：低壓輸出的 3 道 “防護線”

　　低壓輸出雖風險低于高壓，但液氧的強氧化性和低溫特性仍需嚴格安全設計，核心防護措施包括：

　　1. 安全閥：壓力過高的 “最后防線”

　　罐頂和輸出端分別安裝安全閥，設定壓力高于減壓閥(如罐頂安全閥設定 1.0MPa，輸出端設定 1.2MPa)：

　　若減壓閥故障導致罐內壓力持續升高，罐頂安全閥自動開啟泄壓，防止罐身超壓變形;

　　若輸出端調壓閥故障，輸出端安全閥開啟，保護下游設備不受高壓沖擊。

　　2. 液位監測：防止 “液氧輸出” 風險

　　罐內配備 “液位計”(如磁翻板液位計、電容式液位計)，實時監測液氧液位：

　　當液位低于 10% 時，發出低液位報警，提醒及時充液;

　　若液位過低，出液閥自動關閉，防止 “氣液混合輸出”(液態氧直接輸出會凍傷管道和設備，且汽化后壓力驟升)。

　　3. 過流保護：避免流量過大導致壓力失控

　　輸出端安裝 “過流閥”，設定最大流量閾值(如 10m3/h)：

　　若下游設備突發故障導致流量超過閾值(如管道破裂)，過流閥自動關閉，切斷氣源，防止罐內壓力快速下降引發的連鎖問題(如增壓閥頻繁開啟導致過度汽化)。

　　五、日常維護：確保低壓輸出穩定的 4 個要點

　　要長期維持低壓輸出的穩定性，需做好日常維護：

　　定期檢查保冷效果：觸摸罐身外殼，若局部出現 “溫?zé)岣小?，說明真空夾層可能漏氣，需聯系廠家檢測修復(保冷失效會導致汽化率升高，壓力波動增大);

　　校準調壓閥與傳感器：每 3 個月校準一次壓力傳感器和調壓閥，確保壓力檢測精準、調壓響應及時;

　　清潔汽化器：外置空溫式汽化器需每月清潔表面灰塵、雜物，避免影響換熱效率(換熱不足會導致汽化不完全，出現 “液擊” 現象);

　　檢查安全閥密封性：每 6 個月做一次安全閥 “起跳測試”，確保閥門能正常開啟和關閉，避免密封失效導致氧氣泄漏。

　　結語

　　低壓液氧杜瓦罐的低壓輸出，本質是 “保冷控壓 + 汽化轉化 + 精準調節” 的協同作用 —— 通過雙層真空結構控制汽化速度，用增壓 / 減壓閥平衡罐內壓力，靠汽化單元實現氣液轉化，最終通過調壓系統精準控制輸出壓力。無論是醫療還是工業場景，理解其核心原理和維護要點，不僅能確保低壓輸出的穩定性，更能規避液氧使用中的安全風險。若在使用中出現壓力波動過大、報警頻繁等問題，建議立即停止使用，聯系專業廠家排查，切勿自行拆解調整關鍵部件。
