一、導氣速度控制的核心原理與目標

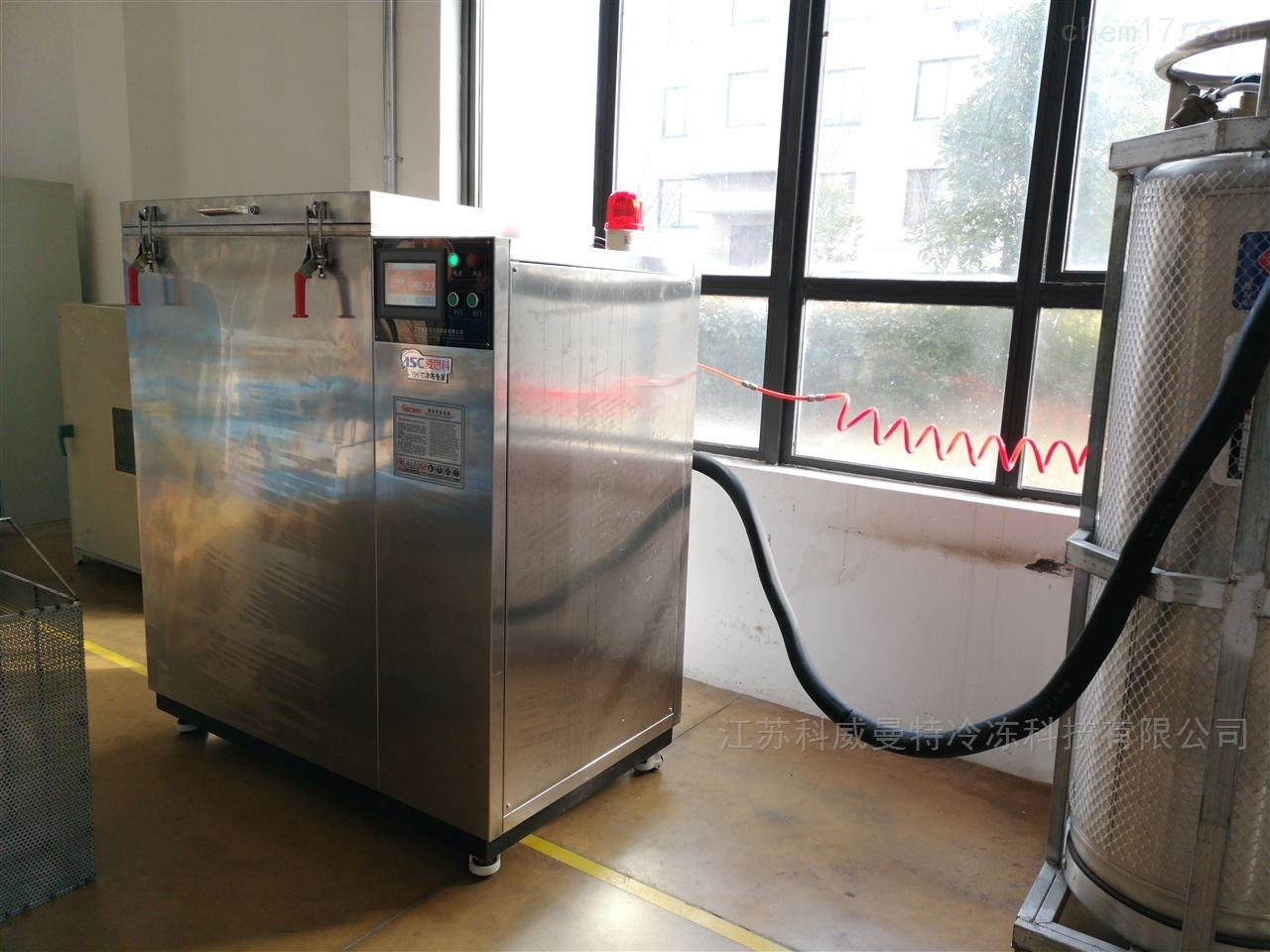

液氮杜瓦瓶的導氣過程依賴罐內氣相壓力與下游系統的壓差驅動，導氣速度需平衡 “滿足下游用氣量” 與
“避免安全風險”（如流速過快導致管道振動、液氮夾帶），核心控制目標為：
- 穩定導氣速度，避免短期波動超過 ±10%；
- 匹配下游需求（如儀器冷卻、樣本保護），不低于最小用氣量，不高于管道安全流速（常規氣相管路安全流速≤15m/s）；
- 減少液氮無效汽化，降低損耗率（理想狀態下杜瓦瓶日蒸發率≤3%）。
二、壓力調節：導氣速度的基礎控制手段
罐內氣相壓力是決定導氣速度的核心因素，需通過專用裝置精準調控：
- 增壓閥調節法
- 原理：通過杜瓦瓶自帶的手動 / 自動增壓閥，向罐內液氮中通入少量壓縮氣體（或利用液氮汽化增壓），升高罐內氣相壓力（常規控制在 0.1-0.3MPa），壓力越高，導氣速度越快；
- 操作要點：
- 手動增壓：緩慢旋轉增壓閥，每次調節幅度不超過 1/4 圈，觀察壓力表變化，避免壓力驟升（防止超壓安全閥起跳）；
- 自動增壓：配備電子增壓控制系統（如帶壓力傳感器的自動閥），設定目標壓力（如 0.2MPa），系統實時監測并自動啟停增壓，適合需長期穩定導氣的場景（如實驗室連續供氣）。
- 減壓閥穩壓法
- 應用場景：下游系統需穩定低壓氣體（如 0.05MPa）時，在杜瓦瓶導氣出口安裝低溫減壓閥；
- 控制邏輯：減壓閥將罐內高壓氣相（0.1-0.3MPa）降至下游所需壓力，通過閥內膜片反饋調節開度，壓力穩定后，導氣速度隨下游用氣量自動匹配（用氣量增加時開度變大，速度升高；反之則降低），避免流速大幅波動。
三、閥門控制：導氣速度的直接調節工具
通過不同類型閥門的組合使用，可實現導氣速度的精細控制：
- 截止閥：基礎開關與粗調
- 功能：用于開啟 / 關閉導氣通路，或進行大范圍流速調整（如從 “全關” 到 “1/2 開度”）；
- 選型要求：需選用低溫專用截止閥（材質為不銹鋼 304/316，密封件為耐低溫材料如 PTFE），避免常溫閥門在 - 196℃下脆化泄漏；
- 操作禁忌：禁止快速全開 / 全關，需緩慢旋轉閥桿（每圈耗時 2-3 秒），防止 “水擊效應” 導致管路振動。
- 針型閥：小流量精細調節
- 適用場景：下游用氣量小且需精準控制（如微量?jī)x器冷卻，導氣速度≤0.5m3/h）；
- 控制優勢：針型閥閥芯為細長圓錐體，與閥座間隙可精確調整，旋轉閥桿 1/10 圈即可使流速變化≤5%，適合穩定小流量導氣；
- 搭配使用：建議在截止閥下游串聯針型閥，先通過截止閥粗調至接近目標速度，再用針型閥微調至精確值。
- 止回閥：防止逆流影響速度
- 作用：安裝在導氣管路中，僅允許氣體從杜瓦瓶流向下游，防止下游系統壓力異常時氣體逆流，避免導氣速度出現反向波動；
- 安裝位置：通常位于減壓閥與下游設備之間，確保逆流時快速關閉（響應時間≤0.5 秒）。
四、管路系統：匹配導氣速度的輔助條件
管路的設計與狀態會間接影響導氣速度的穩定性，需注意以下要點：
- 管徑匹配
- 依據 “流速 = 流量 / 管路截面積”（v=Q/A），若管徑過小，即使閥門全開，導氣速度也可能因阻力過大而偏低；若管徑過大，小流量時流速過低易導致氣體滯留；
- 常規選型參考：
導氣流量范圍（m3/h） | 推薦管路內徑 | 對應安全流速（m/s） |
0.1-1 | 6-10 | 5-10 |
1-5 | 10-15 | 8-12 |
5-10 | 15-20 | 10-15 |
- 保溫與防堵
- 管路需包裹低溫保溫材料（如聚氨酯泡沫、多層絕熱膜），避免氣相氮在管路中因吸熱液化（形成 “氣液混合流”），導致導氣速度忽快忽慢；
- 定期檢查管路接口（如螺紋、法蘭），防止雜質（如結冰、灰塵）堵塞，堵塞會使局部阻力增大，導氣速度驟降（需用干燥氮?dú)獯祾呤柰ǎ?/span>
五、監測與反饋：實現閉環控制的關鍵
通過實時監測數據調整控制措施，確保導氣速度始終符合需求：
- 關鍵監測設備
- 流量計：選用低溫氣體流量計（如渦街流量計、質量流量計），量程覆蓋目標導氣速度（建議最大量程為目標速度的 1.5 倍），精度≤±2%；
- 壓力表：在杜瓦瓶出口、減壓閥前后各安裝 1 塊壓力表（量程 0-0.6MPa），實時監測壓力變化（壓力波動超過 ±0.02MPa 時需調整）；
- 溫度傳感器：監測管路出口氣體溫度（正常應接近環境溫度，若過低可能存在液滴夾帶，需降低導氣速度）。
- 閉環控制流程
- 設定目標導氣速度（如 2m3/h）；
- 開啟截止閥至粗調位置，觀察流量計讀數；
- 若讀數低于目標：緩慢開大增壓閥（升高罐內壓力）或針型閥（增大開度）；
- 若讀數高于目標：緩慢關小針型閥或降低增壓閥壓力；
- 穩定后記錄數據，每 30 分鐘復核一次，偏差超過 ±5% 時重復調整。
六、安全與合規提示
- 所有操作需遵循杜瓦瓶使用說明書，禁止超壓（罐內壓力不得超過安全閥設定值，常規為 0.4MPa）；
- 控制過程中不使用 “最快”“最優” 等絕對化表述，具體參數需結合杜瓦瓶型號（如 50L、100L）、下游需求調整；
- 定期維護設備（如每 3 個月校準流量計、檢查閥門密封性），可提供第三方檢測報告驗證控制精度。
